壓鑄件缺陷對電機的影響具有累積性和延遲性，其中電機的性能、可靠性和壽命會產生嚴重的破壞，可能在短期測試中未暴露，但在長期運行后引發災難性故障。壓鑄件涉及的缺陷種類繁多，造成的原因比較復雜，通常與工藝參數、沖壓模具結構設計、材料選擇或設備狀態有著直接的聯系。本文由小編給大家介紹下普遍的缺點類、發生的的因果數據分析并且 應對工藝。

       第一步壓鑄件缺陷如下：

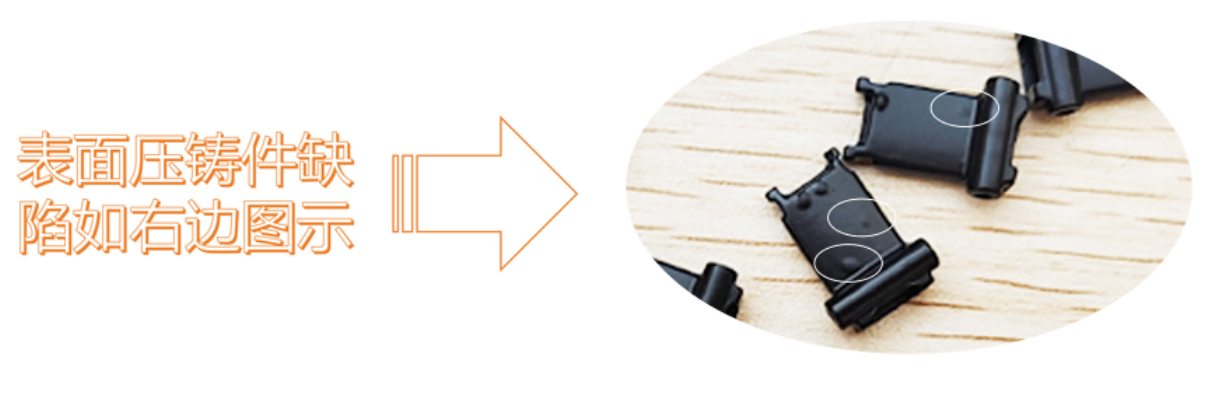

一、表面缺陷

流痕現象:因輕金屬液流量的不平滑從而導致壓鑄模具攝氏度過低而誘發澆鑄的高速度過提高,但是面上會現身一條紋狀的斑跡。

冷隔現象：金屬液不能融合形成的接縫會導致金屬液溫度和模具溫度過低、充型時候的壓力不足。

二、內部缺陷

氣孔現象：壓射過程中如果被卷入空氣的話，會讓脫模劑揮發氣體沒有及時排出來，表面或內部會出現圓形孔洞。

縮孔現象：補縮不足、凝固收縮會有不規則孔洞，多出現在厚壁處。

三、尺寸缺陷

變形和飛邊現象：如果是殘余應力、頂出不平衡、冷卻不均會鑄件翹曲或尺寸超差，另外合模力不足、模具的磨損或鎖模精度差會導致分型面處溢出薄片金屬。

那麼該要怎么搞定壓鑄弊病的方面呢？

表面缺陷的流痕以及冷隔應對策略：①就流痕層面：需增強塑膠模具的高溫，可以高溫在150-250℃左右，除此之外做出簡化澆筑的平臺，這種曾大內澆口剖占地，第三能能做出分階段性控住來調整壓射速度慢；②管于冷隔層面：不錯挺高鋁液的溫暖，推薦 溫暖在630-670℃當中，單獨提高壓射力或迅速變換點要推遲備考。

內部缺陷氣孔、縮孔的優化：①我們對出氣孔不錯上升魚缸底濾槽、泄壓閥槽來提升泄壓閥系統的，運用真空室壓鑄或模溫控儀制提高出模劑殘余的，降低底速壓射加速度（一般 0.1-0.5m/s）。利用管厚調正；②一般說來2-5秒來延長保壓時，SEO優化鑄件組成，禁止厚度基因變異。

矯形工裝減少變形和檢查合模力優化飛邊：需要進行調整頂針的整體布置方法，可以采用工裝來進行矯形，并且同步調整檢查合模力。

 然而，之內闡明述的不同的的疵點也許辰溪時出現了，所以要求融合具體化工序淺析情況，表示動作的詞進氣口和縮孔導入形成是，需首先解決處理進氣口。
